MOSFET
PMS0401AL8
MOSFET

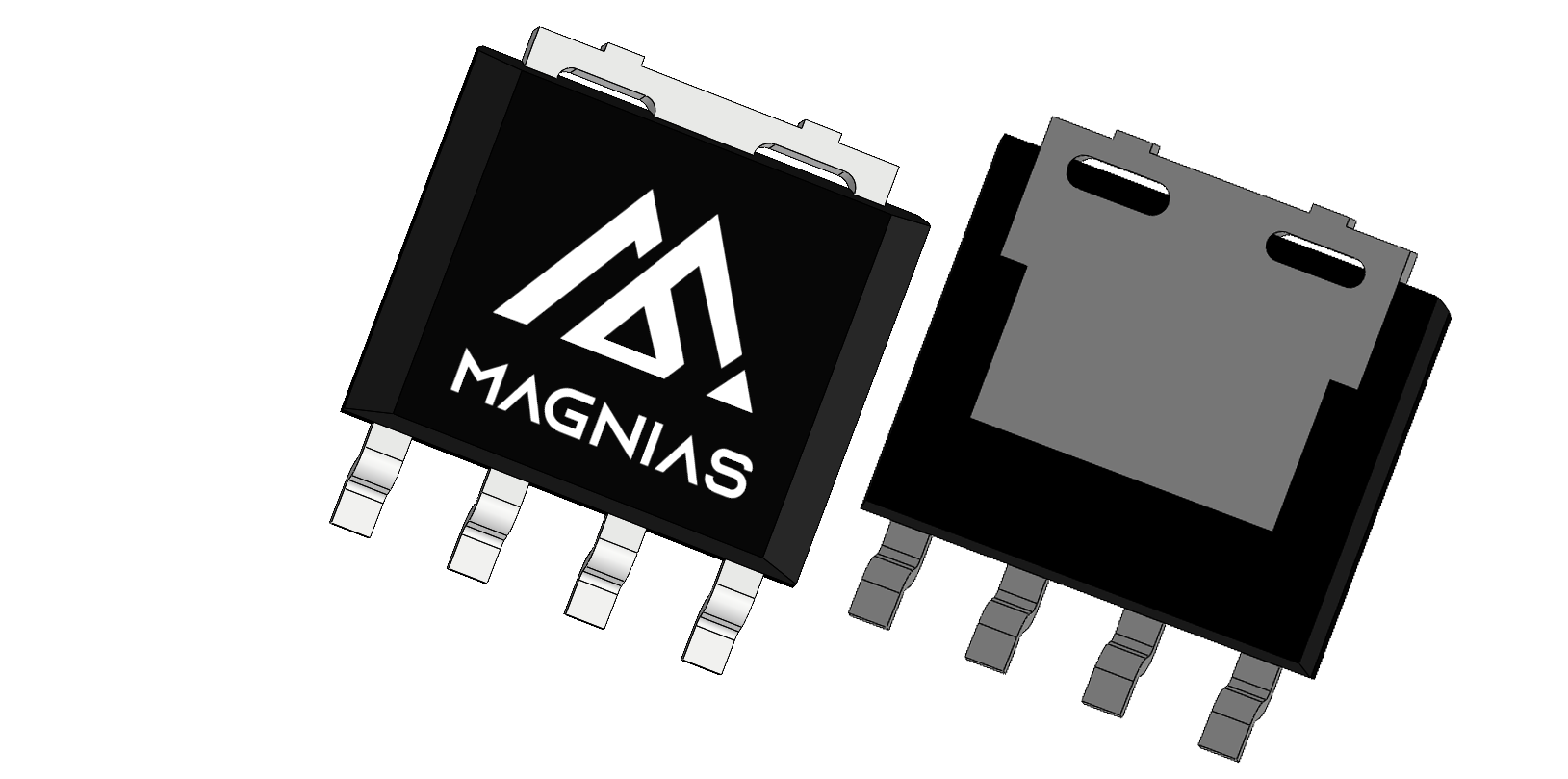

MOSFET in a TOLL-8L package.
TOLL-8L RoHS Halogen Free AEC-Q101 Qualified AVAILABLE
Package — TOLL-8L
Features
- Small Footprint (Toll-8) for Compact Design
- Low RDS(on) to Minimize Conduction Losses
- Low QG and Capacitance to Minimize Driver Losses
- b−Free, Halogen Free/BFR Free and RoHS
- Compliant
- AEC-Q101 qualified
- Rated to +175°C – Ideal for High Ambient
- Temperature Environments
Applications
- Motor Control
- DC-DC Converters
- ower Management
- Vehical
Key specifications
Product Name
PMS0401AL8
Package
TOLL-8L
Category
N
VDS
(V)
40
ID
(A)
200
RDS(ON)@VG=10V
Typ. (mΩ)
0.9
RDS(ON)@VG=10V
Max. (mΩ)
1.1
RDS(ON)@VG=4.5V
Typ. (mΩ)
1.25
RDS(ON)@VG=4.5V
Max. (mΩ)
1.4
VGS
Max. (±V)
±20
VGS(TH)
Min. (V)
1
VGS(TH)
Typ. (V)
-
VGS(TH)
Max. (V)
2
COSS
Typ. (pF)
3183
CISS
Typ. (pF)
7275
Qg@VG=10V
Typ. (nC)
124
Qg@VG=4.5V
Typ. (nC)
-
