PS1501B-C2
ESD protection diode

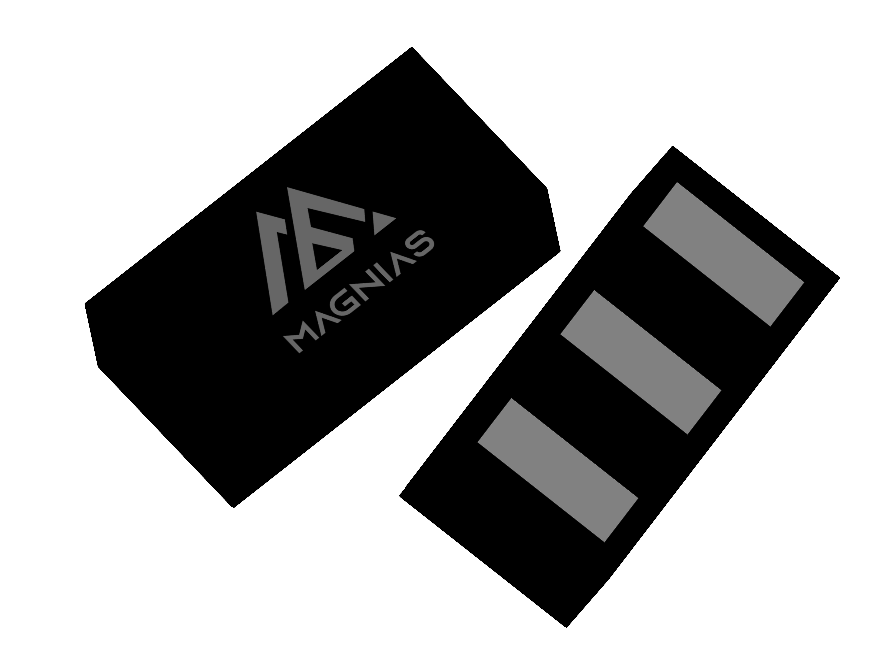

ESD protection diode in a CSP0603-2L package. Designed to protect one signal line from damage caused by electrostatic discharge (ESD) strikes and other transients.
CSP0603-2L RoHS Halogen Free AVAILABLE
Package — CSP0603-2L
Features
- Ultra-low capacitance: 0.1pF (Typ.) @ f = 5GHz
- Reverse working voltage: 15V
- Ultra-low clamping voltage: 32V at 16A IPP TLP
- Very high bandwidth: > 40 GHz
- Very low dynamic resistance: 0.8 Ω
Applications
- USB4, USB 3.1 Gen 1 and Gen 2
- HDMI 2.1
- LVDS
- Ethernet 1G, 10G
- DisplayPort
- IEC 61000-4-2 (Air): ±30kV
- IEC 61000-4-2 (Contact): ±12kV
- IEC 61000-4-2 (Surge): 2.2A (8/20us)
Key specifications
Product Name
PS1501B-C2
Package
CSP0603-2L
VRWM MAX.
(V)
15
VBR MIN.
(V)
18
CJ TYP.
(pF)
0.11
CJ MAX.
(pF)
0.17
Channel
1
ESD C
(kV)
±12
ESD A
(kV)
±30
IPP 8/20
(A)
2.2
PPP
(W)
50
VCIPP@1A
(V)
32
VCIPP@MAX
(V)
24
VCTLP@1A
(V)
20
VCTLP@16A
(V)
32
